Steril-Probenahmeventile
REC / RES
Diese Ventilbaureihe überzeugt durch ihre hochwertige Bauweise und ist speziell für anspruchsvolle, sterile Probenahmeprozesse in der Lebensmittel-, Getränke- und Pharmaindustrie entwickelt. Sie bietet maximale Hygiene und einfache Handhabung, ideal für Brauereien und Mineralwasserhersteller.
Probenahmeventil REC / RES
Steril-Probenahmeventile REC/RES DN6 & DN10
Die REC (Rotary Evacuation Cleaning) und RES (Rotary Evacuation Sampling) Probenahmeventile DN6 und DN10 stehen für hygienische und sterile Probenahmesysteme, die eine einfache Reinigung und sichere Handhabung ermöglichen. DN6 und DN10 beziehen sich auf die Nennweiten der Anschlüsse (6 mm bzw. 10 mm), was unterschiedliche Durchflussraten ermöglicht. Diese Ventile sind speziell für die Brauerei-, Mineralwasser- und Lebensmittelindustrie entwickelt.
- Hochwertige Bauweise: Robuste Materialien garantieren Langlebigkeit und Zuverlässigkeit.
- Vielfältige Einsatzmöglichkeiten: Geeignet für anspruchsvolle Anwendungen in der Getränke- und Lebensmittelproduktion.
- Präzision und Sicherheit: Präzise Probenahme ohne Kontaminationsrisiken.
- Einfache Wartung und Umrüstung: Durchdachtes Design ermöglicht flexible Einsatzmöglichkeiten.
Probenahmeventil REC / RES
REC DN 6 Standards
Die Standardausführung DN 6 ist mit einem Einfachrohrstutzen ausgestattet und ermöglicht eine Auslaufsterilisation durch Abflammen.
Die neue Baureihe bietet zudem den Vorteil, dass der Ventileinsatz nicht mehr versehentlich herausgedreht werden kann.
Ein weiterer Vorteil ist die einfache Umrüstung auf pneumatischen Antrieb direkt vor Ort. REC (Rotary Evacuation Cleaning) steht für die spezielle Technik zur sterilen Reinigung und die Nennweite DN 6 (6 mm) ist ideal für kleinere Prozessanlagen.
Die Anschlussmöglichkeiten umfassen Anschweißenden, Überwurfmuttern und verschiedene Gewindeoptionen.
Produkte entdecken Kontakt aufnehmen
weitere Anschlussarten
EINTRITT
- Schweißende S27
- Schweißende S15
- Kegel-Mutter DN10
- Kegel-Mutter DN20
- Gewinde G 3/8″
- Gewinde G 1/2″
- Clamp 1/2″ – 3/4″ – D25
- Clamp DIN DN15 D34
- Clamp 1″ – D50,4
AUSTRITT
- Rohrtülle DN6 verlängert auf 80 mm
- G 1/4″ glatt
- G 3/8″ mit Einstich
- G 1/2″ glatt
- G 5/8″
- Cromer
- Gewinde Rd 28 x 1/8″
Probenahmeventil REC / RES
RES DN 6 Standards
Die DN 6 Standard-Ausführung der RES (Rotary Evacuation Sampling) Ventile ist mit einer Doppelrohrtülle ausgestattet, die einen Spülanschluss ermöglicht. Durch diesen Aufbau kann Sterilisationsmittel über eine Tülle eingefüllt und über die andere wieder abgeleitet werden, wodurch eine gründliche Reinigung des Ventils nach der Probenahme gewährleistet wird.
Zudem bietet diese Baureihe Sicherheit durch einen nicht versehentlich ausdrehbaren Ventileinsatz sowie die einfache Umrüstung auf pneumatischen Antrieb vor Ort.
Produkte entdecken Kontakt aufnehmen
Probenahmeventil REC / RES
Clampstutzen-Modelle
Clampstutzen ermöglichen einen schnellen, werkzeuglosen Anschluss an Rohrleitungen und sind besonders geeignet für Prozesse, die eine häufige Demontage zur Reinigung erfordern. Sie bieten eine hohe Dichtheit und sind flexibel in bestehende Systeme integrierbar. Die REC-Ausführung verfügt über eine Einfachtülle für die grundlegende Reinigung, während die RES-Variante mit einer Zweifachtülle ausgestattet ist, die die Sterilisation mit Sterilisationsmittel ermöglicht. Beide Ausführungen gewährleisten eine hygienische und sichere Probenahme.
Nr. 128.2711
RES Probenahmeventil DN 6
Eintritt: Clamp-Stutzen D 50,5 – 1″
Austritt: glatte Rohrtülle 8 x 1
Spülanschluss Rohrtülle 8 x 1
mit Verschlusskappen NBR
Werkstoff 1.4404 / 1.4301
Nr. 127.2611
REC Probenahmeventil DN 6
Eintritt: Clamp-Stutzen D 34 – DN 15
Austritt: glatte Rohrtülle 8 x 1
Werkstoff 1.4404 / 1.4301
Nr. 128.2511
RES Probenahmeventil DN 6
Eintritt: Clamp-Stutzen D 25 – 1/2″ – 3/4″
Austritt: glatte Rohrtülle 8 x 1
Spülanschluss Rohrtülle 8 x 1
mit Verschlusskappen NBR
Werkstoff 1.4404 / 1.4301
Probenahmeventil REC / RES
Rohrleitungs-Modelle
Diese Modelle basieren auf einer robusten T-Schweißkonstruktion und sind mit einer Doppelrohrtülle sowie einem Spülanschluss ausgestattet.
Der Spülanschluss ermöglicht die effiziente Reinigung nach der Probenahme durch das Einleiten und Ableiten von Sterilisationsmitteln.
Die Modelle sind sowohl in REC- (mit Einfachtülle) als auch in RES-Ausführung (mit Doppelrohrtülle) erhältlich.
Standardmäßig sind die Ventile mit Handrad und Ventilstößel aus Kunststoff (POM) ausgestattet, optional auch in Edelstahl für erhöhte Beständigkeit in anspruchsvollen Umgebungen.

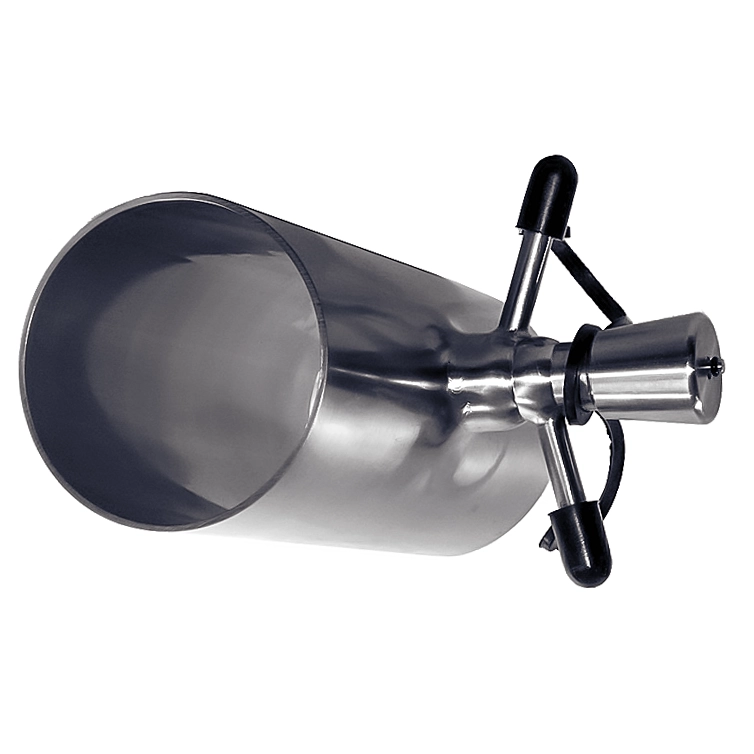

Type RES.06.E2H
S-S Rohrenden …
Einbau Horizontal
mit Doppelrohrtülle / Spülanschluss 8×1 Werkstoff 1.4404 / 1.4301,
Membrane EPDM, Viton, Silikon
incl. Verschlusskappen NBR

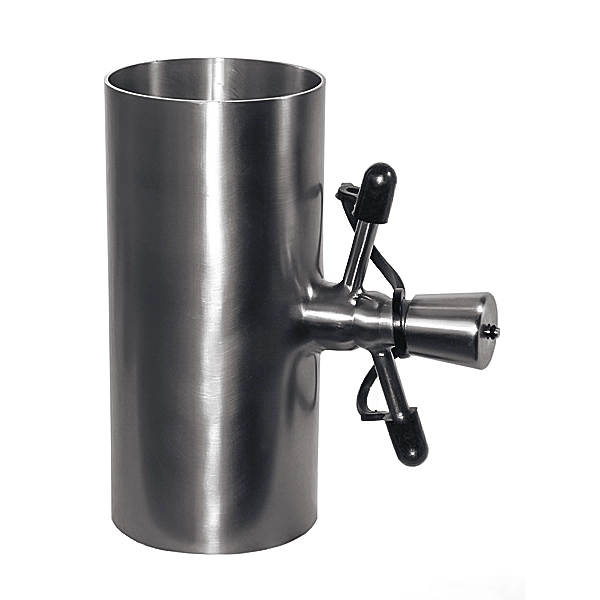

Type RES.06.E2V
S-S Rohrenden …
Einbau Vertikal
mit Doppelrohrtülle / Spülanschluss 8×1 Werkstoff 1.4404 / 1.4301,
Membrane EPDM, Viton, Silikon
incl. Verschlusskappen NBR
Probenahmeventil REC / RES
Pneumatik-Modelle DN 6
Die Pneumatik-Modelle der REC/RES DN 6 Ventile bieten eine präzise und automatisierte Steuerung. Sie sind entweder federöffnend oder federschließend und können je nach Bedarf luftschließend oder luftöffnend ausgeführt werden.
Diese Ventile eignen sich ideal für Anwendungen, die eine sichere und sterile Probenahme erfordern, und ermöglichen eine präzise Steuerung des Prozesses.
Der Anschluss erfolgt über verschiedene Optionen wie Schweißenden, Außengewinde oder Kegelmuttern, wodurch die Flexibilität bei der Integration in bestehende Anlagen maximiert wird.
Pneumatik-REC-Steril-Probenahmeventil DN 6
federschließend – luftöffnend
Eingang E1 = Schweißende Ø27
Ausgang Rohrtülle 8 x 1
Pneum. Type REA.06.NF
Pneumatik-REC-Steril-Probenahmeventil DN 6
federschließend – luftöffnend
Eingang Außengewinde G 1/2″
Ausgang Rohrtülle 8 x 1
mit Handnotbetätigung
Pneum. Type REA.06.NF
Pneumatik-REC-Steril-Probenahmeventil DN 6
federschließend – luftöffnend
Eingang Kegel-Mutter DN 10
Ausgang Rohrtülle 8 x 1
mit Handnotbetätigung und .Lagerückmeldung (Offenstellung-Meldung)
für Näherungsinitiator M12 x 1
Pneum. Type REA.06.NF
Pneumatik-REC-Steril-Probenahmeventil DN 6
normalgeöffnet – luftschließend
Eingang Clamp 1/2″ – 3/4″ – D 25
Ausgang Rohrtülle 8 x 1
Pneum. Type REA.06.NO
+ + + g e e i g n e t f ü r L e c k a g e f u n k t i o n + + +
Probenahmeventil REC / RES
REC/RES DN 10
Die REC/RES DN 10 Probenahmeventile bieten eine größere Nennweite von 10 mm, wodurch sie sich ideal für Anwendungen mit erhöhten Durchflussanforderungen eignen. Die REC-Modelle verfügen über eine Einfachtülle und ermöglichen die Standardreinigung, während die RES-Modelle mit einer Doppelrohrtülle und Spülanschluss ausgestattet sind, was die Sterilisation mit Sterilisationsmitteln erlaubt.
Für spezielle Anforderungen ist auch eine pneumatische Version verfügbar, die eine automatisierte Steuerung bietet und sich nahtlos in bestehende Systeme integrieren lässt.
REC Steril-Probenahmeventil DN 10
Type REC.10.E1.S1
Eintritt E1 Schweißende S41
Austritt glatte Rohrülle 12 x 1
Werkstoff 1.4404/1.4301

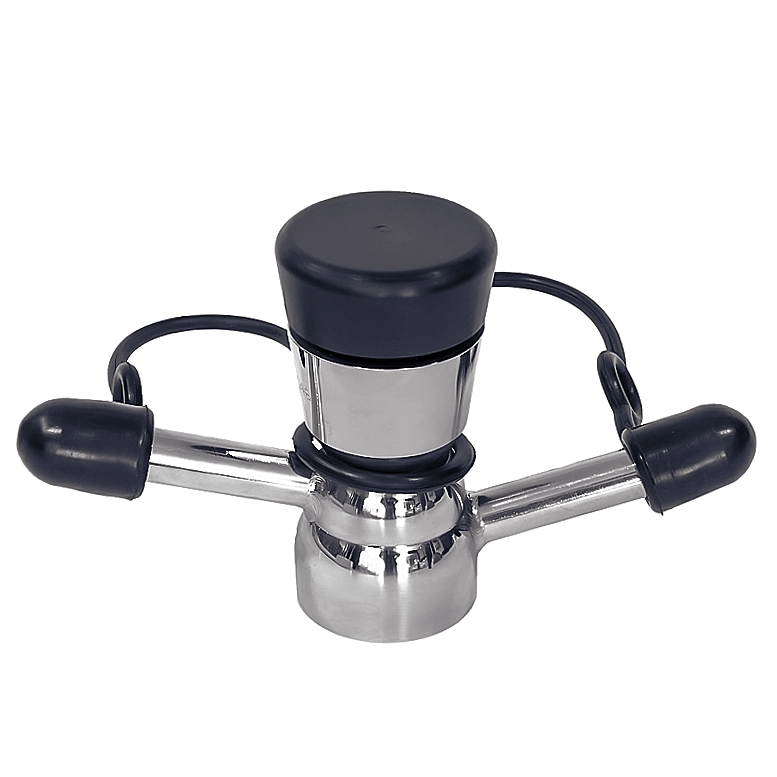

RES Steril-Probenahmeventil DN 10
Type RES.10.E1.S1
Mit Doppelrohrtülle/Spülanschluss
Eintritt E1 Schweißende S41
Austritt glatte Rohrülle 12 x 1
Spülanschluss glatte Rohrtülle 12 x 1
Werkstoff 1.4404/1.4301
incl. Verschlusskappen NBR
Pneum. REC Steril-Probenahmeventil DN 10
Type REC.10.E1.S1.REA
Eintritt E1 Schweißende S41
Austritt glatte Rohrülle 12 x 1
Werkstoff 1.4404/1.4301
Pneumatikantrieb REA 06 NF
Probenahmeventil REC / RES
VARINLINE
Unsere Steril-Probenahmeventile der Serie VARINLINE-Gehäuse Einbau in den Ausführungen REC und RES für DN 6 und DN 10 sind speziell für den Einsatz in VARINLINE®-Systemen konzipiert. Diese Ventile wurden entwickelt, um nahtlos in die totraumfreien VARINLINE®-Gehäuse integriert zu werden und bieten eine zuverlässige und hygienische Lösung für Probenahmen in sensiblen Prozessumgebungen. Durch den Einbau in das VARINLINE®-Gehäuse werden unsere Ventile optimal in Rohrleitungssysteme eingebunden, ohne den Produktionsprozess zu unterbrechen. Sie sind vollständig reinigbar und sterilisierbar und bieten somit höchste Prozesssicherheit und Flexibilität.
REC Steril-Probenahmeventil DN 6 (und DN 10)
eingebaut in Verschlussplatte
VARINLINE-Gehäuse
RES Steril-Probenahmeventil DN 6 (und DN 10)
eingebaut in Verschlussplatte
VARINLINE-Gehäuse
